日立SET-FREE mini变频家用中央空调，是日立专为家庭用户设计的中央空调系统，产品具有超级舒适、健康节能、性能稳定等优点，室内机更通过与室内装修的完美配合，大大节省空间，尽显现代生活高档品位。SET-FREE mini变频家用中央空调广泛应用于公寓、别墅等家庭室内环境。
日立SET-FREE mini 超级节能性
室外机通过采用直流变速压缩机、压缩机无级变频技术、直流风扇电机和带过冷回路的“2进1”的新型热交换器，大幅提高了能源利用率，制热额定工况运行时，COP高达4.10(以RAS-140FSYNQ为例)。全系列产品通过了国家节能认证，能效标准达到国家一级节能水平。
日立专利的高效直流变速涡旋压缩机和无级变频技术
采用进口日立的高背压涡旋压缩机，压缩机转子采用钕磁材料，使其效率全面提升。采用无级变频技术，电机的运转频率自由调节，实现无级变频。
制冷制热速度快，温度精确控制
采用直流变频控制技术，启动时迅速达到设定温度，并能根据房间内负荷进行细微调节，可将室内温度控制在设定温度的±0.5℃之间。

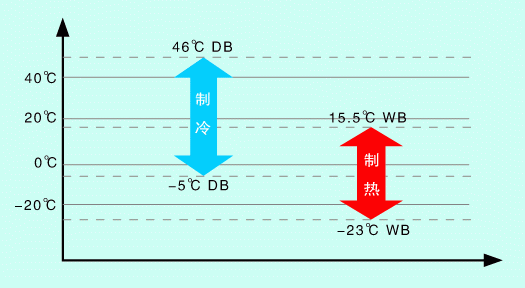

运行范围宽广
在室外环境-23℃时，室外机仍然能够启动制热运行，可以满足北方寒冷地区冬季制热的需求。
超长冷媒配管
室外机与室内机之间的冷媒配管长度最长可达120米(最大经济配管长度可达75米)，最大总管长度300米，室内外机的最大垂直高度差可达30米。
系统拖带自由
1台室外机最多可以拖带9台室内机(以160型为例)，室内机共有9个型号82个机种可供选择使用，能更方便更自由的满足用户的个性化要求。
健康环保R410A
采用获得世界对人体无毒害，对大气臭氧层无破坏的R410A环保冷媒，将温度、湿度、鲜度、健康度传送到居室的每一寸空间，让您和您的家人尽享舒适生活。
双电源设计形式
有两种电源型式机组可供选择：220V/50Hz、380V/50Hz，满足不同用户不同电源需求，适应性更强。
两级油分离技术，让系统更稳定
压缩机具有内部油分离功能，同时在系统排气回路增加了油分离器，实现两级油分离，系统运行效率更高，运行更稳定可靠。
日立SET-FREE mini室内阵容
| 四面出风嵌入机(RCI-FSNQ) |
 |
RCI28FSNQ
RCI40FSNQ
RCI50FSNQ
RCI56FSNQ
RCI63FSNQ
RCI71FSNQ
RCI80FSNQ
RCI90FSNQ
RCI112FSNQ
RCI140FSNQ
|
功能特点：
1、采用三维曲面螺旋型涡轮风扇，效率高
2、冷媒配管方向调整灵活
3、小巧而江薄形的机身
4、高天花送风功能
5、采用高排水泵，上扬850mm |
| 天花内置薄型风管式-标准型(RPIZ-FSNQ) |
|
RPIZ22FSNQ
RPIZ25FSNQ
RPIZ28FSNQ
RPIZ36FSNQ
RPIZ40FSNQ
RPIZ50FSNQ
RPIZ56FSNQ
RPIZ63FSNQ
RPIZ71FSNQ |
功能特点：
1、192mm超薄设计，实现自由安装
2、杰出的低洗噪音设计
3、标准配置排水泵，扬程900mm |
| 天花内置薄型风管式-窄型(RPIZ-FSNQS) |
|
RPIZ22FSNQS
RPIZ25FSNQS
RPIZ28FSNQS
RPIZ36FSNQS
RPIZ40FSNQS |
功能特点：
1、192mm超薄设计，实现自由安装
2、杰出的低洗噪音设计
3、标准配置排水泵，扬程900mm
4、更合适于窄型空间 |
| 天花板内置风管式低静压(RPI-FSNQL) |
 |
RPI28FSNQL
RPI40FSNQL
RPI50FSNQL
RPI56FSNQL
RPI63FSNQL
RPI71FSNQL
RPI80FSNQL
RPI90FSNQL
RPI112FSNQL
RPI140FSNQL |
功能特点：
1、业内领先静音设计
2、全新超薄超轻外观
3、可选购排水泵。 |
| 天花板内置风管式高静压(RPI-FSNQH) |
 |
RPI28FSNQH
RPI40FSNQH
RPI50FSNQH
RPI56FSNQH
RPI63FSNQH
RPI71FSNQH
RPI80FSNQH
RPI90FSNQH
RPI112FSNQH
RPI140FSNQH |
功能特点：
1、业内领先静音设计
2、全新超薄超轻外观
3、可选购排水泵。 |
| 壁挂式(RPK-FSNQ) |
 |
RPK28FSNQ
RPK40FSNQ
RPK56FSNQ
RPK63FSNQ |
功能特点：
1、优雅设计，可配合各类型的室内装饰
2、结构紧凑，重量轻
3、最新的“摇摆设计”，气流分布均匀 |
日立SET-FREE mini室外主机技术参数表
| 型号 |
RAS-112FSVN1Q |
RAS-140FSVN1Q |
RAS-160FSVN1Q |
RAS-140FSYN1Q |
RAS-160FSYN1Q |
| 冷媒 |
R410A |
| 电源 |
220V/50Hz |
380V/50Hz |
| 额定制冷量(KW) |
11.2 |
14.0 |
15.5 |
14.0 |
15.5 |
| 额定制热量(KW) |
12.5 |
16.0 |
18.0 |
16.0 |
18.0 |
| 制冷功率(KW) |
2.99 |
3.92 |
4.44 |
3.92 |
4.44 |
| 制热功率(KW) |
2.98 |
4.03 |
4.74 |
4.03 |
4.74 |
| 外形尺寸(H) |
1380 |
1380 |
1380 |
1380 |
1380 |
| 外形尺寸(W) |
950 |
950 |
950 |
950 |
950 |
| 外形尺寸(D) |
370 |
370 |
370 |
370 |
370 |
| 重量(kg) |
97 |
97 |
97 |
97 |
97 |
| 压缩机型式 |
全封闭直流变速涡旋压缩机 |
| 压缩机输出功率 |
2.2 |
2.5 |
2.8 |
2.5 |
2.8 |
| 热交换器 |
多路叉流翅片管 |
| 室外机风扇数量 |
2 |
2 |
2 |
2 |
2 |
| 风量(m3/min) |
90 |
90 |
90 |
90 |
90 |
| 风扇电机输出功率 |
51X2 |
51X2 |
51X2 |
51X2 |
51X2 |
| 噪音dB(A)冷/暖 |
48/50 |
48/50 |
50/52 |
48/50 |
50/52 |
| 噪音dB(A)夜间模式 |
42 |
42 |
45 |
42 |
45 |
| 制冷运行范围 |
-5～46℃ |
| 制热运行范围 |
-23～15.5℃ |
| 流量控制方式 |
微电脑控制电子膨胀阀 |
| 冷媒管 |
喇叭口连接 |
| 配管-液管(mm) |
Φ9.52 |
| 配管-气管(mm) |
Φ15.88 |
| 配管连接方式 |
采用分歧管连接方式 |
| 分歧管型号 |
E-102SN |
