日立SET-FREE节能先锋

  SET-FREE变频中央空调节能先锋系列是专为大型空间开发的高品质中央空调系统,产品采用R410A新型环保冷媒、大容量新型涡旋压缩机和系统优化设计等先进技术,系统制热能力进一步提升,系统运行更加稳定可靠。SET-FREE变频中央空调节能先锋系列广泛适用于写字楼、政府机关及大型商业空间等。
采用日立大容量高效涡旋压缩机

  针对R410A冷媒的高压特性,日立特别设计了具有不对称涡旋盘的高背压涡旋压缩机,并且强化了轴承结构,该压缩机具有高效内部油分离功能;同时日立大容量涡旋压缩机采用新型驱动机构和防过压缩技术,压缩机运转更节能,同时使得制冷系统更加稳定可靠。 采用日立大容量高效涡旋压缩机

日立专立直流无级变频技术

  直流变速压缩机电机的运转速度可根据系统容量的变化进行连续、自由调节,从20Hz到115Hz,实现无级变频。 日立专立直流无级变频技术

首创两级油分离技术,提高了系统的可靠性

   节能先锋系列室外机采用具有内部油分离功能的压缩机,实现一级油分离,同时通过油分离器进行二次油分离,保证了系统运行安全可靠。 首创两级油分离技术,提高了系统的可靠性

采用两级过冷循环技术

  在室外机热交换器增加了过冷段实现一级过冷,并独家采用高效不锈钢板式换热器作为再冷器,实现二级过冷。 采用两级过冷循环技术

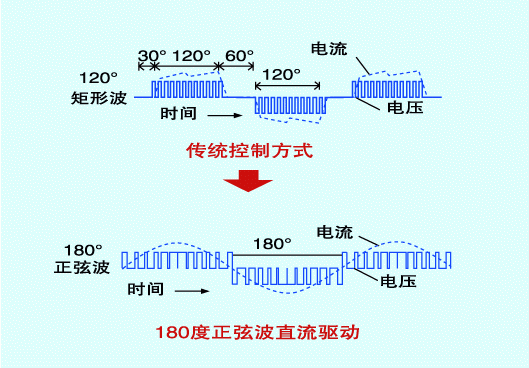

最新180度正弦波直流变频驱动技术

   采用领先的永磁同步电机无传感器三相矢量控制技术,保证了DIP-IPM直流变频器输出电流为平滑的正弦波曲线。从而使电机运转平稳,运转效率显著提高。同时谐波电流和电磁噪音得到抑制。


最新180度正弦波直流变频驱动技术
高效节能,全系列产品达到一级节能标准

   通过各环节的优化匹配设计,在制冷和制热运转时均能保持高COP值。尤其是在部分负荷工况下运行时,系统能效更高,产品综合能效系数均达到国家一级节能水平。


高效节能,全系列产品达到一级节能标准
采用环保的R410A冷媒
  R410A环保冷媒其臭氧层破坏系数(ODP)为0,有助于保护地球环境,同时使用该冷媒的空调冷暖平均COP值高,性能更出色。 采用环保的R410A冷媒
超长配管设计


   配管长度最大为150m(当量长度为175m),使设计更为灵活。

●最大管长:150m
●第一个分歧管到室内机最大距离:40m
●室内机最大高度差:15m
●室外机与室内机最大高度差:90m*
*室内机安装位置高于室外机时。
*如果室外机位置高于室内机时,其最大高度差为50m
超长配管设计
室内外机自由组合,机型丰富

  室外机容量多样,可根据建筑的实际情况随意进行模块化组合,室内机目前有9种型式共84个品种可供选择。


日立SET-FREE节能先锋室内机阵容

四面出风嵌入式 室内机型号 产品特点
四面出风嵌入式RCI-FSNQ
RCI-28FSNQ
RCI-36FSNQ
RCI-40FSNQ
RCI-45FSNQ
RCI-50FSNQ
RCI-56FSNQ
RCI-63FSNQ
RCI-71FSNQ
RCI-80FSNQ
RCI-90FSNQ
RCI-100FSNQ
RCI-112FSNQ
RCI-125FSNQ
RCI-140FSNQ
RCI-150FSNQ
  采用超级流线型的涡轮风扇,提高空气流动效率, 提高了风扇的柔性,运转时振动和噪音都大幅下降。 采用新型直流电机,风扇电机输入功率减少,效率全面提高。
两面出风嵌入式 室内机型号
产品特点
两面出风嵌入式RCD-FSN
RCD-22FSN
RCD-28FSN
RCD-36FSN
RCD-40FSN
RCD-45FSN
RCD-50FSN
RCD-56FSN
RCD-63FSN
RCD-71FSN
RCD-80FSN
RCD-90FSN
RCD-112FSN
RCD-140FSN
RCD-160FSN
  重量和尺寸的减小使得吊装和更换特别容易, 紧凑的外型使得在很小的天花板空间内都可安装。涡轮风扇的三维曲面螺旋状结构使噪音减小。
天花板内置薄型风管式 室内机型号 产品特点
天花板内置薄型风管式RPIZ-FSNQ
RPIZ-22FSNQ
RPIZ-25FSNQ
RPIZ-28FSNQ
RPIZ-32FSNQ
RPIZ-36FSNQ
RPIZ-40FSNQ
RPIZ-45FSNQ
RPIZ-50FSNQ
RPIZ-56FSNQ
RPIZ-63FSNQ
RPIZ-71FSNQ
  机身厚度仅为192mm,可轻松安装在高度狭窄的住宅天花板内。有20Pa和50Pa两档机外静压可选,能够弹性的适应于广阔的安装条件(长管道或短管道)。机身深度仅447mm可以节省吊顶空间。
天花板内置风管式 室内机型号 产品特点
天花板内置风管式RPI-FSNQL
RPI-28FSNQL
RPI-36FSNQL
RPI-40FSNQL
RPI-45FSNQL
RPI-50FSNQL
RPI-56FSNQL
RPI-63FSNQL
RPI-71FSNQL
RPI-80FSNQL
RPI-90FSNQL
RPI-100FSNQL
RPI-112FSNQL
RPI-125FSNQL
RPI-140FSNQL
RPI-160FSNQL
  根据房间结构,可以选择多种安装方式,节省安装空间。 可从室外引入新风,保证室内空气的清新,送风可达到室内每个角落, 使房间内气流均匀,使人感到舒适。
天花板内置风管式(高静压型) 室内机型号 产品特点
天花板内置风管式(高静压型)RPI-FSNQ(H)
RPI-28FSNQH
RPI-36FSNQH
RPI-40FSNQH
RPI-45FSNQH
RPI-50FSNQH
RPI-56FSNQH
RPI-63FSNQH
RPI-71FSNQH
RPI-80FSNQH
RPI-90FSNQH
RPI-100FSNQH
RPI-112FSNQH
RPI-125FSNQH
RPI-140FSNQH
RPI-160FSNQH
RPI-224FSNQH
RPI-280FSNQH
  机外静压较高, 现场安装适应性好,可以安装较长的风管。
天花板内置薄型风管式窄型 室内机型号

产品特点

天花板内置薄型风管式窄型RPIZ-FSNQS
RPIZ-22FSNQS
RPIZ-25FSNQS
RPIZ-28FSNQS
RPIZ-36FSNQS
RPIZ-40FSNQS
  节省安装空间。广阔的机外静压。满足多种安装要求。宁静运转(采用后回风方式时)。标配排水泵。
落地式-落地暗藏式 室内机型号 产品特点
落地式-落地暗藏式RPF-RPFI
落地式 落地暗藏式   厚度仅220mm、高度为630mm的小巧设计可容许安装在室内极小的墙侧位置,使得安装后不会破坏室内的布置和美观,同时节省了安装空间。
RPF-28FSNE
RPF-40FSNE
RPF-56FSNE
RPF-71FSNE
RPFI-28FSNQ
RPFI-40FSNQ
RPFI-56FSNQ
RPFI-71FSNQ
天花板悬挂式 室内机型号 产品特点
天花板悬挂式RPC-FSN
RPC-56FSN
RPC-71FSN
RPC-80FSN
RPC-112FSN
RPC-140FSN
  出风口自动摇摆设计,可自动控制气流上下出风方向,通过选用较大型风扇、改良空气流场,降低了风机转速,所以噪音和振动也相应降低。长效过滤器可连续运作大约2500小时不需要清洗。
壁挂式 室内机型号 产品特点
壁挂式RPK-FSNQ
RPK-28FSNQ
RPK-40FSNQ
RPK-56FSNQ
RPK-63FSNQ
  优雅设计的外型可配合各类型的室内装饰,最新的摇摆设计,百叶能提供三种导风方式,以帮助空调气流的扩散,可将舒适的气流均匀分布到整个空间。

日立SET-FREE节能先锋主机技术参数表

型号 RAS-224FSN1Q RAS-280FSN1Q RAS-335FSN1Q RAS-400FSN1Q RAS-450FSN1Q RAS-500FSN1Q RAS-560FSN1Q
冷媒 R410A
电源 三相 380V 50Hz
制冷量(KW) 22.4 28.0 33.5 40.0 45.0 50.0 56.0
制热量(KW) 25.0 31.5 37.5 45.0 50.0 56.0 63.0
尺寸(H) 1745 1745 1745 1745 1745 1745 1745
尺寸(W) 950 950 950 1210 1210 1910 1910
尺寸(D) 750 750 750 750 750 750 750
重量(kg) 260 270 270 370 370 490 535
压缩机型式 全封闭直流变速涡旋压缩机
压缩机功率 18.4+3.72 2.34+4.42 3.74+4.42 3.04+3.72X2 3.04+4.42X2 3.74+4.42X2 1.84+4.42X2
热交换器 多路叉流翅片管
风扇数量 1 1 1 1 1 2 2
风量(m3/min) 138 172 185 210 210 344 344
风扇功率 0.388 0.388 0.388 0.388 0.388 0.664 0.664
噪音dB(A) 56-51 57-53 59-54 58.5-54 59-54 61-56 61-56
制冷运行范围 -5~46℃
制热运行范围 -23~15.5℃
流量控制方式 微电脑控制电子膨胀阀
冷媒管 喇叭口连接
液管(mm) Φ9.52 Φ9.52 Φ12.7 Φ12.7 Φ12.7 Φ15.88 Φ15.88
气管(mm) Φ15.88 Φ22.22 Φ25.4 25.4 Φ28.58 Φ28.58 Φ28.58
连接方式 采用分歧管连接方式
冷媒注入量kg 8.5 9.5 10.0 13.0 13.0 18.0 19.0
