日立变频中央空调SET-FREE侧出风系列

  SET-FREE 侧出风变频中央空调,是业内首推的横向送风换热的大容量多联机型,产品使用R410A环保冷媒,采用紧凑结构和轻量化机身的优化设计,广泛适用于大型公寓别墅、写字楼、休闲会所及商场餐厅和改扩建工程等场所,SET-FREE 侧出风系列为您创造节能、舒适、环保的空调环境。
业内首推的侧吹风大容量多联机型

  业界首推8-12HP侧出风R410A变频多联式室外机,和普通的上出风室外机比较,具有体积小,重量轻,噪音低,易于运输安装等优点,可灵活应用于大空间的区域化空调布局。

 SET-FREE 侧出风变频中央空调室外主机

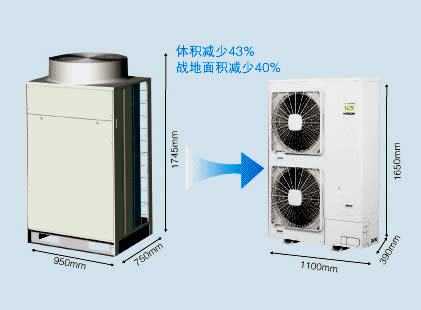

结构紧凑,安装布局便利

  放置场所的选择余地更大,可放置在阳台或者楼梯口出, 也可以悬挂在外墙面安装,建筑物外观更美观;搬运安装更容易, 可以走楼内电梯运输,降低施工费用;设备占用空间小, 且可选择分层安装,灵活适用于大空间的区域化布局,轻松实现独立配置空调系统。

日立SET-FREE外机设计紧凑

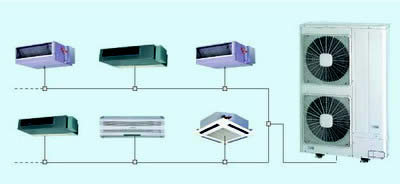

SET-FREE侧出风系列室内外机组合自由多联

  SET-FREE 侧出风可自由拖带9种型式89种型号的最多10台室内机,最小机型为22型,可灵活适用于多种功能房间,总能设计最合理的方案来满足空间空调要求。

SET-FREE侧出风系列室内外机组合自由多联
日立专利高效涡旋压缩机和无级变频技术

  采用进口日立的具有不对称涡旋盘的大容量高背压涡旋压缩机,具有高效内部油分离功能,将压缩机的效率和可靠性进一步提升。采用无级变频技术,实现电机的运转频率从20Hz到115Hz自由调节。

日立专利高效涡旋压缩机和无级变频技术
日立独特的静音技术

  压缩机转子形状优化,电磁噪音降低。电机运转平稳,振动小,噪音低。风扇采用最佳流体分布设计,通过加大风扇口径,控制转速,降低噪音。


超长冷媒配管

  室外机与室内机之间的冷媒配管长度最长可达100米,最大总管长度250米,室内外机的最大垂直高度差可达50(40)米,分歧管到室内机之间最大距离15米。


日立变频中央空调SET-FREE侧出风系列室外机参数表

容量 8HP 10HP 12HP
机种 侧出风S/F 侧出风S/F 侧出风S/F
型号 RAS-224FSYNMQ RAS-280FSYNMQ RAS-335FSYNMQ
制冷剂 R410A
电源 三相 380V 50Hz
额定制冷量 KW 22.4 28.0 33.5
额定制热量 KW 25.0 31.5 37.5
制冷功率 KW 6.36 8.22 10.60
制热功率 KW 6.31 8.70 10.11
外形尺寸(H) mm 1650 1650 1650
外形尺寸(W) mm 1100 1100 1100
外形尺寸(D) mm 390 390 390
重量 kg 168 168 171
压缩机型式 日立全封闭直流变速涡旋压缩机
热交换器 多路叉流翅片管
室外机风扇数量 2 2 2
风量 m3/min 121 150 163
噪音dB(A) 冷/暖 53/55 56/58 59/60
噪音dB(A)夜间静音模式 50 53 55
运转范围(制冷) -5~46℃ DB
运转范围(制热) -23~17℃ WB
流量控制方式 微电脑控制电子膨胀阀
冷媒管 液管(喇叭口连接)/气管(钎焊+喇叭口)
液管 mm Φ9.52 Φ12.7 Φ12.7
气管 mm Φ19.05 Φ22.22 Φ25.4
