日立水源多联式空调系统成功将水源热泵技术、多联机控制技术、直流变频驱动技术和R410A环保工质等结合在一起，糅合了风冷多联式变频空调和水冷式冷水机组两大类产品的技术优点，通过高效板式换热器和中间介质循环水，利用海洋、土壤、工业废热、城市污水等低品位热源中的热能进行制冷供暖，极大地节约了能源。

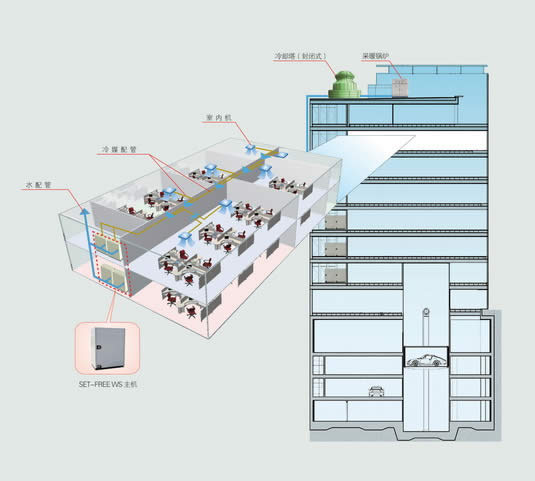

日立SET-FREE WS水源多联机系统图
日立SET-FREE WS水源多联机适用的水源范围
水源多联式空调系统不受常规气候的低温和地理区域的限制，可广泛应用于以下水源工况，也可结合其他能源的利用，如太阳能等新能源。
|
 |
|
 |
楼宇水环系统
通常称为水循环系统，冬季通过电或燃气锅炉加热循环水，夏季通过冷却塔将水系统的热量散发出去，以维持系统温度，尤其在过度季，通过热量的转移，实现最大限度的系统节能运行。
|
利用地下水
开式井水系统直接用地下水提供水系统的负荷。最大的好处是环路水温是恒定的，通常在12~15℃，适用于地质土壤可以回灌的地区，该系统最大好处是环保、运行成本低。 |
 |
 |
利用地表水
将闭环换热管路安装于靠近建筑物的湖水、池塘等地表水中，通过闭环水与地表水的热交换提供建筑物的热量或散热，湖水的深度及面积非常重要，必须核定是否满足建筑物负荷的需要。
|
城市污水、中水、工商业废水
废水热源环路系统回收各种低品位废热，是解决建筑热水高能耗的有效途径之一。该系统可使热泵冷热源温差大为减小，带来显著的节能效果，同时节省大量水资源。 |
 |
 |
利用土壤源
在地下打孔并埋入塑料复合换热管，通常具有立式或水平式两种，立式适用于可利用面积小，需要深埋管的场合。水平式适用于具有较大利用面积的场合。空调系统负荷通过地埋管和土壤交换。初投资大，运行成本低。 |
海水资源
海水源环路系统通过海水与水源热泵循环水的热量交换，将海水的低温低位热能资源引入建筑空间实现供暖与制冷。此系统最大优势在于对资源的高效利用，既不消耗海水，也不对海水造成污染，同时热效率高。 |
日立SET-FREE WS水源多联机优势一：高效节能
日立SET-FREE WS系列中央空调将变频技术和水源换热节能技术有机融合，通过各环节的优化匹配设计，使制冷和制热在较大的运行范围内均能保持高COP值。
日立SET-FREE水源多联系统相对于集中式水源热泵机组节能的三大原因：

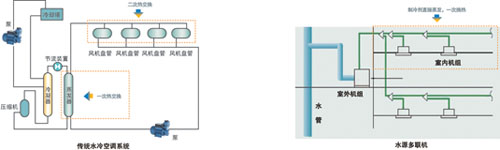

一、一次热交换，传输过程能量损耗更少 集中式水源热泵机组：以水作为载冷剂，间接冷却，经两次热交换，能量在中间环节损失较大；日立SET-FREE水源多联系统，水源侧采用中低温水（10-45℃）输送，管道损耗小，室内机采用制冷剂直接蒸发技术，避免了冷水机组二次热交换所造成的换热效率下降，大幅提高了空调系统的COP值。
二、变频调节，部分负荷更高效 中央空调系统在实际运行过程中，满负荷运行的时间很短，一般只占全年运行时间的1～5％，其余时间都是在部分负荷下运行的，因此衡量一个空调产品节能性的好坏，其系统部分负荷运转的综合能效系数是最重要的因素。
传统集中式水源热泵机组，能力调节范围非常有限，并且循环水泵、水处理设备等辅助设施调节能力差，造成系统能耗大、系统能效低，特别是在部分负荷时系统能效很低。

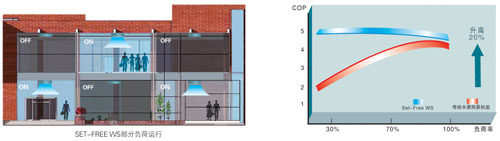

日立水源变频多联机采用压缩机变频调节与多台压缩机开停组合模式，显著提高了部分负荷时的COP值和系统的综合能效系数IPLV值，在部分负荷下使用更省电，更节省运行费用。
三、同时制冷制热，热回收系统更节能 现代建筑物体量大，结构复杂，功能多，对于舒适性要求更高，尤其是在过渡季节或冬季，同一时间通常存在制冷和制热两种需求，普通中央空调系统无法在满足同时制冷制热时又能不浪费能源。

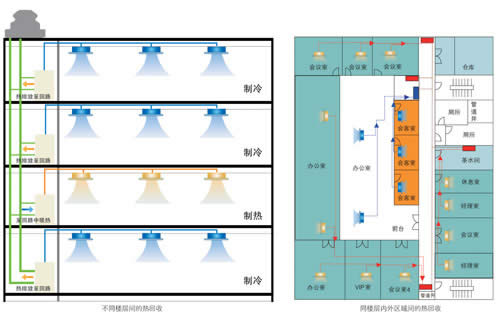

日立水源变频多联机轻松实现内外分区，可满足现代建筑物在同一时间不同区域制热和制冷的需求，达到余热回收的效果，实现最大程度节能。
日立SET-FREE WS水源多联机优势二：设计灵活

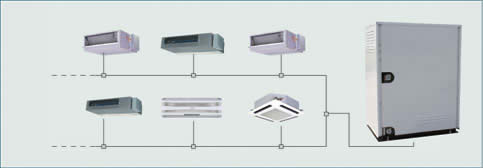

一、内机形式多样，机组自由多联 根据用户的实际需求，主机组与室内机组均可实现系统的自由组合多联。室内机有几十种类型可供选择，可以根据业主房间功能、房间内部装饰进行自由匹配。

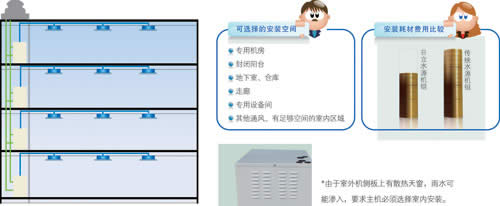

二、机组放置更加灵活，极大的提高空间利用率 1. 传统集中式水源热泵机组体积大，需要集中安装和专门的机房，占地面积大。与之相比，日立水源变频多联机主机在安装上具有以下特点：

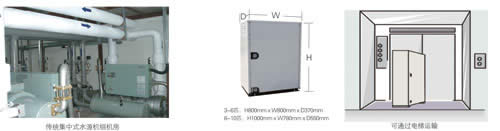

◎机组结构紧凑、外型小巧，机身高度不足1米，运输方便。
◎安装方式灵活，占用空间少，可根据建筑物特点灵活选择安装方式，大大节省建筑空间，可轻松实现分层安装，节省安装管材，降低施工费用。同时，主机安装也不会影响建筑物外立面的美观。
2. 制冷剂管道管径小、可无坡度敷设，至少节省200mm以上安装空间。
三、长配管设计，适合高层建筑物应用 采用水源循环系统与制冷剂循环系统的结合，水系统的连管长度不受建筑物规模限制，使得主机可以选择空调区域就近安装，轻松满足大规模、高层建筑的空调需求。同时冷媒侧多联机组可以进行长配管设计，主机与室内机间配管长度最大为120m（当量长度为140m，224和280型），使设计更为灵活。
传统集中式水源热泵机组直接由主机向室内机提供热（冷）源，由于系统管路较长，提升水泵消耗较大功率，而且载冷剂在运输管路中，同样会损失较大能量。
日立SET-FREE WS水源多联机优势三：舒适稳定
一、开机制冷（热）速度快，舒适温度早体验 日立水源变频多联机开机迅速启动制冷制热快，在很短的时间内即可达到设定温度；传统集中式水源热泵系统庞大，系统升降温速度慢，远长于水源变频多联机系统。

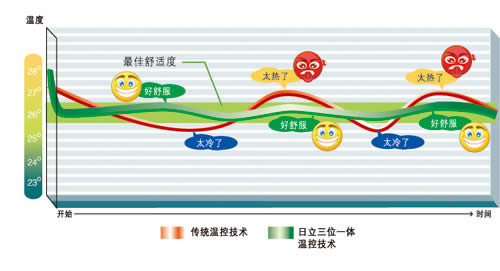

二、控温精度高，温度范围波动小 日立水源变频多联机主机可以根据室内的实际要求调节冷热量，实现快速调温，精确控制，系统负荷减小时，风量不变，室内温度场均匀，控制精度高，温度波动范围在±0.5℃，人体感觉非常舒适。
三、除湿抑菌更健康 日立水源变频多联机室内机除湿能力强，使室内湿度保持在人体感觉最佳舒适区，且具有长效抗菌过滤器（可选配），能有效抑制多种霉菌的产生，即使长期在空调环境下工作，人体也不会感觉不适，空气环境品质较好；传统集中式水源热泵机组盘管除湿能力弱，特别是部分负荷时，冷冻水供水温度较高，室内机组除湿能力差，室内湿度在60~70%左右，最容易生长霉菌，空气品质较低。

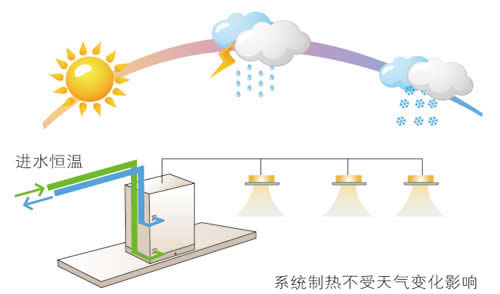

四、机组性能稳定，不受气候影响 日立水源变频多联机，由于采用稳定的水源、地源作为冷热源，水源多联机制冷时不受高温影响，在炎热的夏季高温环境中，制冷能力不衰减。在制热运行中由于室外侧热源温度较高，且基本不会随室外环境温度变化而波动，室外侧不存在结霜和除霜的过程，换热稳定效率高，制热强劲，在寒冷地区使用不受环境温度影响。

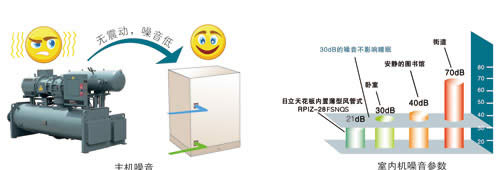

五、运行噪音低，对环境影响小 传统集中式水源热泵机组末端设备的生产制造工艺简单，室内机电机、风扇及换热器铜管一般都裸露在外，容易发生刮碰和损坏，震动及噪音较大。主机噪音一般都在70－90dB(A)左右；室内机如风机盘管的噪音也都在40 dB(A)以上。
日立水源变频多联机室内机采用优质的高效调速电机，运转噪音低，室内机最低噪音仅为21dB(A)（RPIZ-28FSNQS）。主机采用板式换热器实现水与制冷剂之间的高效换热，运行噪音只有53dB(A)(280型）。机组设有夜间静音模式，噪音可降低5dB(A)。
六、杜绝漏水隐患，避免破坏装饰 传统集中式水源热泵机组通过输送冷热水向房间提供冷热量，管道系统存在着跑、冒、滴、漏的隐患，可能破坏房间装饰损坏办公设备。水源变频多联机室内侧为制冷剂直接蒸发式系统，无此顾虑。
日立SET-FREE WS水源多联机型号和参数
| 机型 |
RAS-224FSNYWQ |
RAS-280FSNYWQ |
| 电源 |
V/Hz |
3Φ-380/50 |
| 制冷能力 |
kW |
22.4 |
28.0 |
| 制冷功耗 |
kW |
4.42 |
6.26 |
| 制热能力 |
kW |
25.0 |
31.5 |
| 制热功耗 |
kW |
4.20 |
5.81 |
| 噪音 |
dB(A) |
52 |
53 |
| 水温范围 |
℃ |
10~45 |
10~45 |
注：1.额定制冷量与制热量是在室内机与室外机配置率为100%时， 在如下工况下测定：
制冷工况： 室内温度：27℃ DB（80℉ DB)，19℃ WB(66.2℉ WB)；室外温度：35℃ DB（95℉ DB）
制热工况： 室内温度：20℃ DB（68℉ DB)，室外温度：7℃ DB（45℉ DB）
管道长度：7.5m 管道高度差：0m
2.噪音的测试条件如下： 噪音参数是按照国家标准要求测得的声压级噪音值，因此在现场必须计入反射回声的影响。
3. 当机组使用非正常水温范围时，机组不会正常开机，并给出水温越界报警。
